產品參數
訂貨號：R1C1-DP(Pro)
總線接口：D-Sub9針(母)
擴展接口：排線12針(公)
I/O端子：10P歐式可插拔彈簧端子
通訊協議：PROFIBUS DP V0
通訊速率：12M(Max)
編址方式：01~99(兩位撥碼開關設置)
工作電壓：24V DC(-15%~+20%)
工作電流：150mA
擴展模塊數量：7
最大支持點數：開關量112點(Max)，模擬量28通道(Max)
防護等級：IP20
安裝方式：DIN35導軌安裝
工作溫度：-20℃~+75℃
數字量輸入點：16
輸入類型：PNP&NPN
隔離方式：光耦隔離
額定電壓：24V DC(-15%~+20%)
邏輯“1”信號：11~30V
邏輯“0”信號：0~5V
輸入濾波：最小2ms
數字量輸出點：12
輸出類型：晶體管/PNP
負載類型：阻性負載，感性負載，燈負載
額定電壓：24VDC(-15%~+20%)
最大輸出電流：每通道0.5A
絕緣：輸出與內部通訊之間500V DC
端口防護：過壓, 過流保護,反向電流防護
尺寸圖

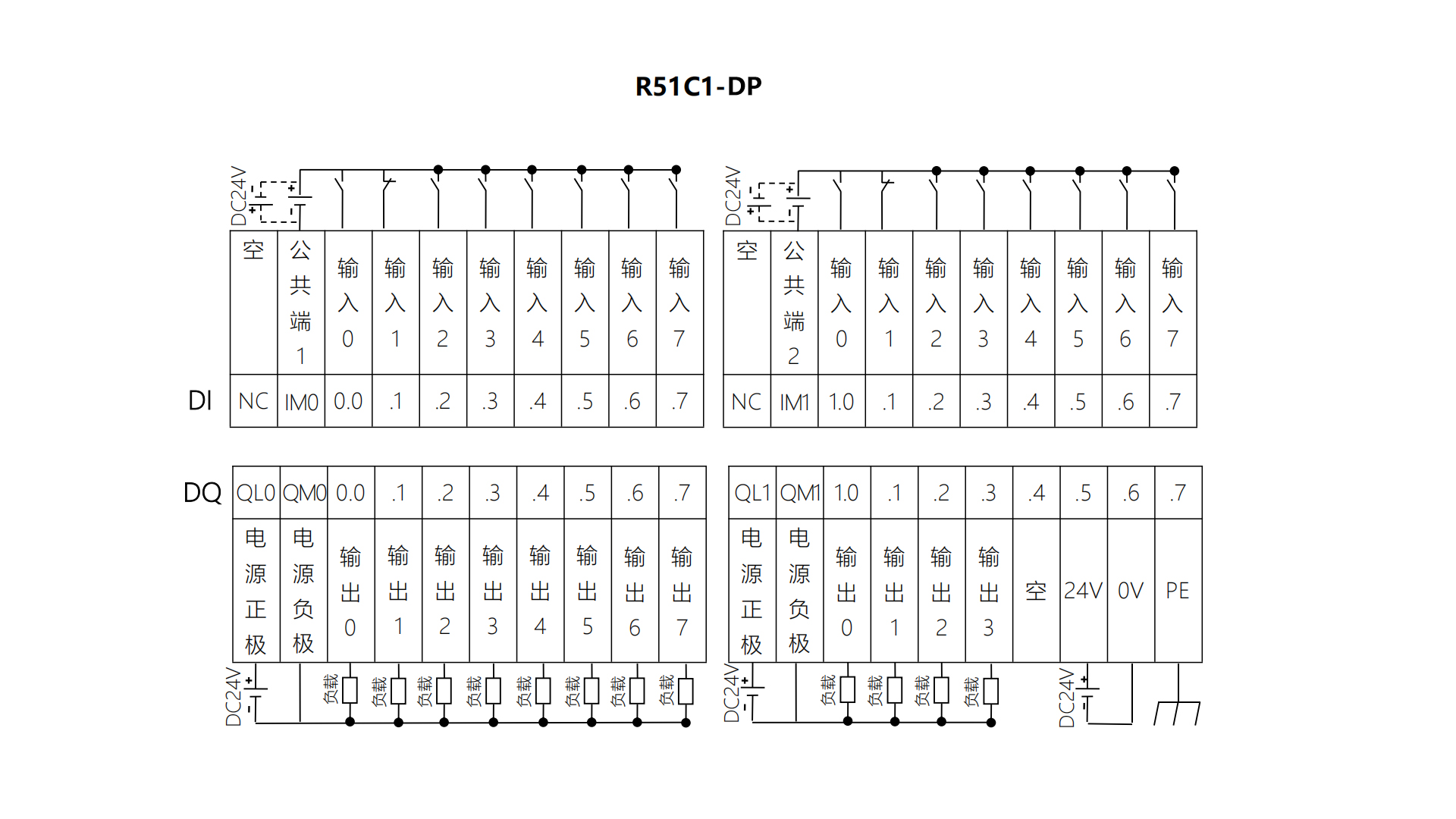

接線圖
